AISI 304

DIAMETRO PERFORADO (mm.)Distancia entre centros en mm
Espesor en mm
1,01,52,03,0
1,0 (2)
1,5   (3)
2,0 (3,5) (4) (4)
3,0 (5) (5) (5) (6)
4,0 (6) (6) (7) (7)
5,0 (7) (7) (8) (8)
6,0 (9) (9) (10) (10)
8,0 (11) (11) (12) (11)
10,0 (15) (15) (15) (15)

AISI 316

DIAMETRO PERFORADO (mm.)Distancia entre centros en mm
Espesor en mm
1,01,52,03,0
4,0 (6,5) (6,5) (7)
6,0 (9) (9) (10) (10)
8,0 (11) (11) (12) (12)
10,0 (14) (14) (15) (15)

Formato: 2000x1000 mm.

Disposición de los perforados: tresbolillo.

Otras calidades, espesores, formatos o taladros, CONSULTAR

Ángulo

Perfil U
ABE
10 10 1
15 10 1
15 12 1
10 15 1
15 15 1
10 20 1
20 20 1
20 20 1,5
25 25 1
25 25 1,5
15 30 1
20 40 1,5

Medidas en mm.

Perfil U

Ángulo
ABE
15 15 1
20 20 1
25 25 1
30 30 1
20 20 1,5
25 25 1,5
30 30 1,5
40 40 1,5
50 50 1,5

Medidas en mm.

Ángulo

Ángulo
ABE
10 20 1
15 30 1
20 40 1,5
25 50 1,5

Medidas en mm.

Ues Laminadas

Perfil U
ABEKg
40 20 3 1,80
50 25 3 2,28
60 30 5 4,29
80 40 5 5,96
100 50 6 8,95
120 60 6 10,90

Medidas en mm.

Peso: kg. x mt.

Tes Soldadas

Ángulo
ABEKg
20 20 3 0,90
30 30 3 1,35
40 40 4 2,40
50 50 5 3,75
60 60 6 5,40
70 70 7 7,38

Medidas en mm.

Peso: kg. x mt.

Haches Soldadas

Ángulo
HBt1t2Kg
50 50 5 5 5,63
80 80 6 6 11,07
100 100 8 8 18,11
150 150 8 10 31,90
200 200 8 12 49,10

Medidas en mm.

Peso: kg. x mt.

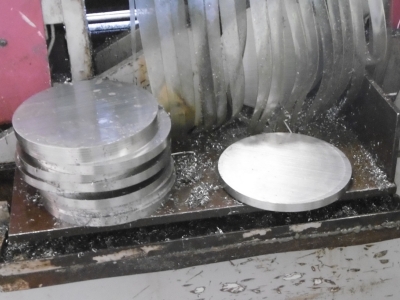

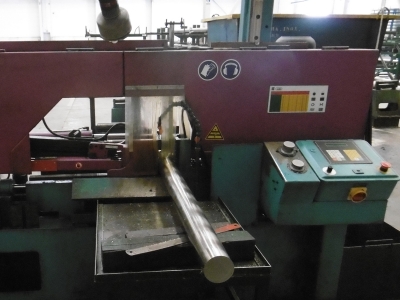

Corte de Barra por sierra automática de cinta hasta 400 mm. de diámetro.

Modelo R-3

chapa-repujada-modelo-r-3

Modelo PD-14

chapa-repujada-modelo-pd-14

Modelo LR 12x30

chapa-repujada-modelo-lr

Modelo L-2

chapa-repujada-modelo-l-2

Modelo L-6 65x27

chapa-repujada-modelo-l-6

Modelo R 10x20

chapa-repujada-modelo-r-10

AISI 304

  • D-5 WL
  • D-LINO D-25
  • D-6 WL
  • D-Pelle D-42
  • BLU LUCIDO
  • ORO LUCIDO
  • ROSSO LUCIDO
  • VERDE LUCIDO
  • CHAPAS DEPLOYÉ MALLA ROMBO

AISI 304 y AISI 316

Características técnicas de las mallas más usuales.

Nº de mallas por pulgada lineal de 27.77 mmDiámetro
alambre
mm
Luz de malla mmSuperficie útil aprox. de paso %Número de mallas por cm lineal
4,00 1,10 5,84 70,70 1,44
5,00 1,00 4,55 67,00 1,80
6,00 0,90 3,72 64,80 2,16
7,00 0,80 3,16 63,40 2,52
8,00 0,70 2,77 63,60 2,88
9,00 0,70 2,38 59,60 3,24
10,00 0,60 2,17 61,30 3,60
12,00 0,50 1,81 61,30 4,32
14,00 0,48 1,51 57,40 5,04
16,00 0,44 1,29 55,20 5,76
18,00 0,42 1,12 52,80 6,48
20,00 0,40 0,98 50,40 7,20
25,00 0,36 0,75 45,50 9,00
30,00 0,30 0,62 45,50 10,80
35,00 0,28 0,51 41,70 12,60
40,00 0,24 0,45 42,70 14,40
50,00 0,20 0,36 40,80 18,00
60,00 0,18 0,28 37,30 21,60
70,00 0,16 0,24 34,90 25,20
80,00 0,13 0,22 39,00 28,80
100,00 0,11 0,17 36,10 36,00
160,00 0,05 0,12 50,10 57,60
180,00 0,05 0,10 45,40 64,80
200,00 0,04 0,10 50,40 72,00
200,00 0,05 0,09 40,50 72,00

AISI 304 (A-2) y AISI 316 (A-4)

  • TORNILLERIA
  • BOLAS DE ACERO INOXIDABLE
  • DESAGÜES O SUMIDEROS
  • BISAGRAS Y ARTICULACIONES
  • PERNIOS SOLDAR
  • CADENAS
  • ESPÁRRAGOS CON PIVOTE
  • TORNILLOS ANCLAJE
  • ESPÁRRAGOS ANCLAJE
  • TACOS ANCLAJE
  • KIT COMPLETOS -BARANDILLAS - ESTANTERÍAS - DECORACIÓN

Importante

Datos sujetos a posibles cambios conforme a la normativa internacional y las prácticas de trabajo. Otros tipos o formatos, bajo demanda previa consulta a nuestro departamento de ventas
